СЕМЕЙСТВО УСТРОЙСТВ КОМБИНИРОВАННОЙ ЛОКАЛЬНОЙ ГЕНЕРАЦИИ

ВЕТРОУСТАНОВКА С ИНТЕГРИРОВАННЫМИ СОЛНЕЧНЫМИ МОДУЛЯМИ

Выгоды и преимущества установки

За счет уникальной аэродинамики горизонтального колеса и закрытого корпуса симметричной конструкции, не требующей ориентации на ветер, чистая годовая выработка энергии установкой в 2-2,5 раза выше, чем у традиционных установок с горизонтальной осью, соответственно себестоимость производства электроэнергии и сроки окупаемости установки ниже в 2-2,5 раза.

За счет закрытого корпуса и компактной конструкции стоимость производства установок ниже на 25-30%, а ресурс и надежность выше в 2 раза.

Благодаря разборной конструкции установки, отсутствию тяжелых фундаментов, высоких мачт и длинных лопастей, сложных систем ориентации на ветер, низкой периодичности регламентных работ, высокой автономности установки, стоимость строительно-монтажных работ и эксплуатационные расходы ниже на 25-30%.

Проблемы установок с горизонтальной осью и решения ComboGreen

Проблема 1.
КПД ветроустановок достиг своего предела

Подробнее о проблеме

Решение:

Ветроэнергетическая установка ComboGreen® является вертикально-осевой, поэтому основная проблема, имеющаяся у горизонтально-осевых ВЭУ – необходимость ориентации ветроколеса на ветер, в нашей установке отсутствует.

Показать больше

Проблема 2.
Турбулентность.

Подробнее о проблеме

Решение:

ComboGreen® в закрытом корпусе идеальное решение при любых ветрах вплоть до штормовых.

Показать больше

Проблема 3.
Не могут находиться вблизи объекта потребления.

Подробнее о проблеме

Решение:

ComboGreen® могут находиться вблизи объекта потребления и густонаселенных территориях (в городской среде)

Показать больше

Проблема 4.
Не работают при низкой температуре.

Подробнее о проблеме

Решение:

ComboGreen® работают при низкой температуре (до -50° С).

Показать больше

Проблема 5.
Весьма затратное производство.

Подробнее о проблеме

Решение:

ComboGreen® проще в изготовлении.

Показать больше

Проблема 6.
Нет возможности разместить солнечные модули на элементах турбины.

Подробнее о проблеме

Решение:

Корпус ComboGreen® позволяет эргономично разместить солнечные модули.

Показать больше

Проблема 7.
Не работают при слабом ветре.

Подробнее о проблеме

Решение:

ComboGreen® начинают работают даже при слабом ветре.

Показать больше

Проблема 8.
Опасны для птиц.

Подробнее о проблеме

Решение:

ComboGreen® не опасны для птиц.

Показать больше

Преимущества конструкции

01

Объёмная закрытая горизонтально-симметричная конструкция

- уменьшает аэродинамическое сопротивление и парусность, обеспечивая устойчивую работу ВЭУ при любых ураганных ветрах;.
- являясь преградой на пути воздушного потока, набегающего с любого направления, создаёт благоприятные условия для движения воздушных масс, как перед, так и за ветроколесом, обеспечивая его ровное и стабильное вращение.

02

Многолопастное ветроколесо с короткими лопатками турбинного типа имеет следующие преимущества:

- Тихоходность.
- Незначительная динамическая нагрузка колеса на вал и подшипники, -овышающая их ресурс..
- Устойчивость к разрушению лопаток на высоких скоростях ветра..
- Аэродинамическое торможение при сверхвысоких скоростях ветра (более 30 м/с)..
- Пониженные требования для балансировки по сравнению с быстроходными установками..
- Оптимизированное количество лопастей в зависимости от условий эксплуатации ВЭУ (преобладающие скорости ветра, порывистость и т.п.).

03

Передача механического момента

- Ветроколесо и электрогенератор размещены на одном валу..
- Угол вращения вала по горизонтали и вертикали постоянен..
- Минимальное количество движущихся частей и деталей..
- Для установок мощностью более 1 кВт возможно применение вариатора.

91% TRL-7

Уровень технологической готовности проекта

  • Демонстрация прототипа изделия в операционной среде. Изделие в полномасштабном исполнении, с большинством функций для испытания и демонстрации.
  • Изделие интегрировано с вспомогательными системами прототипа.
  • Изготовленный прототип выполнен на уровне промышленного предсерийного образца.

Технические характеристики

Посмотрите технические характеристики установки COMBOGREEN 05, а также таблицу

зависимости мощности установки от размера ветроколеса.

Вы также можете скачать презентацию в PDF.

Скачать .pdf

Примеры применения установки

В Южно-Сахалинске, как и в Балтийске среднегодовая скорость ветра 6 м/с. Из-за кубической зависимости мощности от скорости ветра наибольший вклад дают не часто наблюдаемые средние скорости ветра, а неравномерные порывы, превышающие средние скорости в 1,7 – 1,9 раза.

Фактическая среднемесячная выработка электроэнергии может обеспечить потребителю до 800 кВт-ч в месяц. Для дополнительного объема электроэнергии в зимние месяцы, достаточно иметь резервный источник или систему аккумулирования, обеспечивающую хранение энергии на 3-4 месяца.

  установленная мощность ВЫРАБОТКА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, кВт*ч
    годовая среднемесячная
  кВт кВт*ч кВт*ч
ветроустановка 4,38 6 714 560
солнечный модуль 2,79 2 799 233
ВСЕГО 7,17 9 513 793

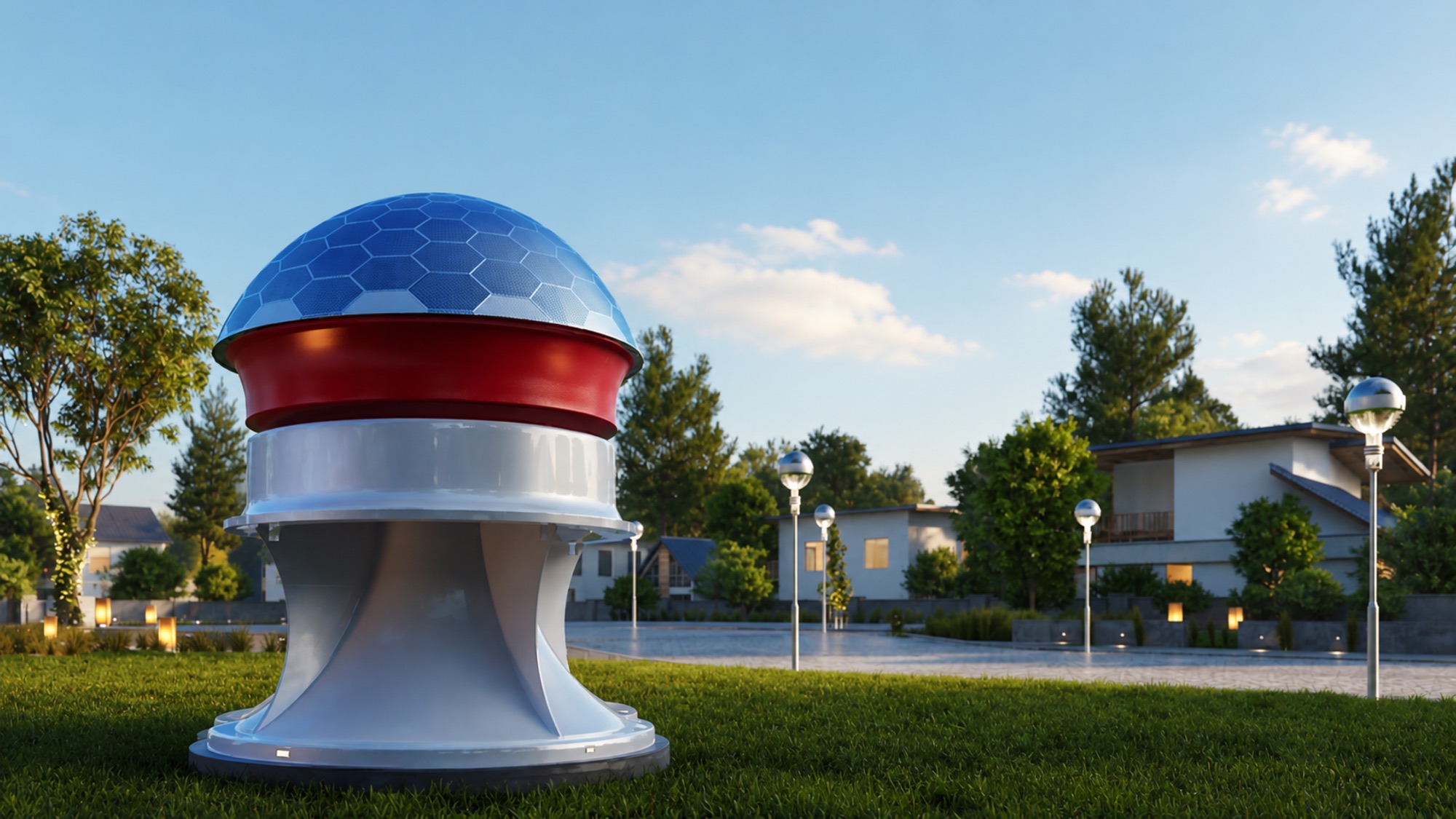

С учетом повторяемости этих порывов ветра, годовая выработка ветроустановкой ComboGreen в 2-2,5 раза выше расчетной при средней скорости ветра 6 м/с. Типичный дом, использующий приблизительно 7 200 кВт-ч в год (около 600 кВт*ч в месяц), при средней скорости ветра в регионе 6 м/с может быть полностью обеспечен электроэнергией, вырабатываемой установкой ComboGreen 5, с ветроколесом в диаметре 5 м и солнечными модулями, совокупной установленной мощностью 7,17 кВт.

Размещение и применение устройств локальной генерации ComboGreen

01 Здания и сооружения

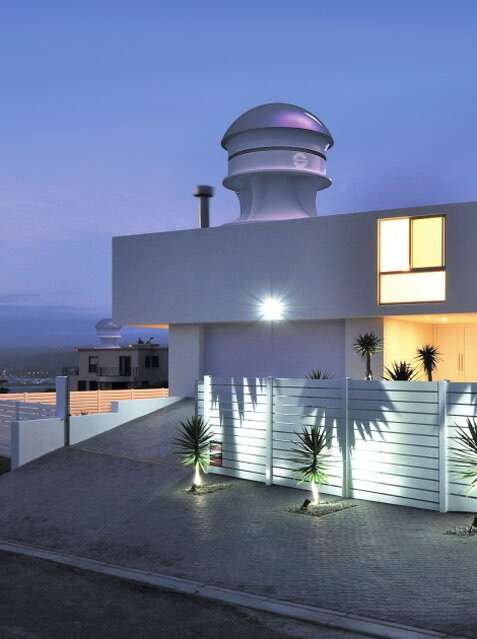

ComboGreen рекомендуется размещать на крышах зданий для перехвата турбулентных воздушных потоков с более высокой скоростью.

Также устанавливают на стенах зданий любой высотности для преобразования в электричество восходящих воздушных потоков. Можно размещать в арках зданий, туннелях, под мостами, для преобразования воздушных потоков, образуемых в результате естественной тяги и/или движения транспорта.

Таким образом обеспечивается частичная или полная потребность в электроснабжении, либо автономная подсветка, сигнализация, связь и другие первоочередные потребности. Резервирование и хранение энергии позволяет обеспечить гарантированное бесперебойное электроснабжение объектов.

02 В зонах усиленных ветров

ComboGreen рекомендуется размещать на крышах зданий для перехвата турбулентных воздушных потоков с более высокой скоростью.

Также устанавливают на стенах зданий любой высотности для преобразования в электричество восходящих воздушных потоков. Можно размещать в арках зданий, туннелях, под мостами, для преобразования воздушных потоков, образуемых в результате естественной тяги и/или движения транспорта.

Таким образом обеспечивается частичная или полная потребность в электроснабжении, либо автономная подсветка, сигнализация, связь и другие первоочередные потребности. Резервирование и хранение энергии позволяет обеспечить гарантированное бесперебойное электроснабжение объектов.

03 Объекты промышленной инфраструктуры

ComboGreen размещают на объектах жилищно-коммунального, сельского и

лесного хозяйства для освещения, отопления, водоснабжения, полива,

мониторинга и охранной сигнализации.

ComboGreen® прекрасно подходят для размещения на объектах

нефтегазовой промышленности (добыча, транспортировка и хранение), в

том числе для обеспечения частичной или полной потребности в

электроснабжении буровых, насосных и компрессорных станций, хранилищ,

станций катодной защиты трубопроводных систем и резервуаров, систем

активной молниезащиты, освещения, мониторинга и сигнализации.

Установки ComboGreen® идеально подходят для размещения на любых

объектах связи.

04 Транспортная и городская инфраструктура

ComboGreen® размещают в непосредственной близости от любых

транспортных магистралей – на мостах и путепроводах, под мостами, в

тоннелях автострад, вдоль дорожных ограждений автомобильных дорог,

железных дорог, взлётно-посадочных полос, т.е. везде, где есть регулярные

разнонаправленные воздушные потоки, создаваемые движущимися

транспортными средствами.

На мачтах освещения и связи, опорах ЛЭП и любых возвышающихся

конструкциях.

ComboGreen® используют для обеспечения автономной и независимой

энергией заправочных станций, освещения, транспортной сигнализации, а

также для обеспечения связи, в первую очередь на не

электрифицированных транспортных участках.

05 Транспортные средства

ComboGreen® размещают непосредственно на транспортных средствах (на

крышах, кабинах, надстройках, мачтах) – автомобилях, поездах,

водоизмещающих судах, в том числе маломерных (яхты, катера, катамараны)

для обеспечения потребности в электроснабжении отдельных систем

транспортных средств, использующих ДВС и дизельные двигатели, и/или для

увеличения общего пробега электротранспорта без увеличения ёмкости его

аккумуляторных батарей.

Установки ComboGreen® могут быть использованы на стационарных

летательных аппаратах легче воздуха (дирижабли, аэростаты) для

обеспечения электроэнергией бортовой телекоммуникационной

аппаратуры, световых приборов, авионики и т.д.
